◆性能特點:
實現探針和樣品組合式移動掃描的商業化原子力顯微鏡。采用三軸獨立閉環壓電平移式掃描臺,實現大范圍高精度掃描。
三軸獨立式掃描,XYZ互不影響,非常適合三維材料及形貌檢測。
電動控制樣品移動臺和升降臺,可任意編程多點位置實現快速自動化檢測。
龍門架式掃描頭設計,大理石底座,真空吸附和磁性吸附式載物臺。
馬達自動控制加壓電陶瓷自動探測的智能進針方式,保護探針及樣品。
高倍輔助光學顯微定位,實時觀測與定位探針以及樣品掃描區域。閉環壓電掃描臺無需非線性校正,納米表征和測量精度優于99.5%。
◆測量范圍及應用:
測量范圍:二維、三維、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。
應用:納米材料、石墨烯、薄膜、鈍化膜、短切玻纖復材、分子篩、TiO2、CrPS4(15)、CrPS4(16)、中空纖維膜絲、粗糙度測試、四氧化三鐵、M13-PBA等。

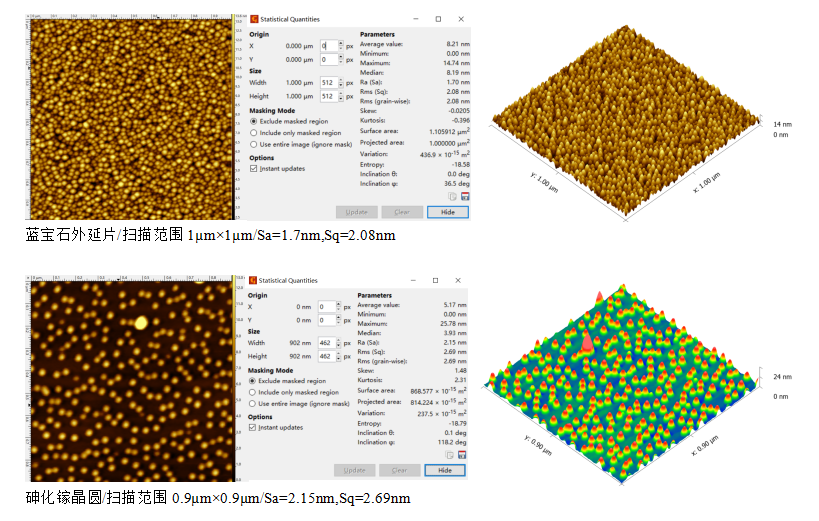

◆ 應用案例 Application Case
序號
名稱
技術參數
01
工作模式
接觸模式、輕敲模式
02
選配模式
摩擦力/側向力、振幅/相位、磁力/靜電力
03
力譜曲線
F-Z力曲線、RMS-Z曲線
04
XY掃描方式
樣品驅動式掃描,閉環壓電平移式掃描臺
05
Z掃描方式
探針驅動式掃描
06
XY掃描范圍
閉環100×100um
07
Z掃描范圍
10um
08
掃描分辨率
閉環XY向0.5nm,Z向0.05nm
09
XY樣品臺
步進電機驅動控制,移動精度1um
10
XY移動行程
100×100mm(可選200×200mm,300×300mm)
11
樣品載物臺
直徑100mm(可選200mm,300mm)
12
樣品重量
≤0.5Kg
13
Z升降臺
步進電機驅動控制,*小步長10nm
14
Z升降行程
15mm(可選20mm,25mm)
15
光學定位
10X光學物鏡
16
攝像頭
500萬像素?cái)?shù)字CMOS
17
掃描速率
0.6Hz~30Hz
18
掃描角度
0~360°
19
運行環境
Windows XP/7/8/10操作系統
20
通信接口
USB2.0/3.0
21
儀器結構
龍門架式掃描頭,大理石底座
22
減震方式
氣浮式減震臺+金屬屏蔽隔音箱(可選主動式減震臺)
