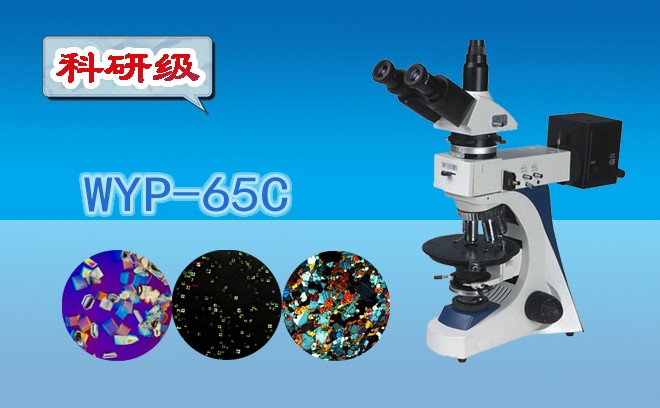

偏光顯微鏡是一種非常常用的顯微鏡。偏光顯微鏡型號繁多,其主要構成為機械部分、光學部分和附件部分。接下來就由小編來為大家介紹一下吧!
①機械系統
鏡座:承擔偏光顯微鏡的全部質量,支撐鏡體。
鎖光圈:位于下偏光鏡之上,可以開合,以調節視域亮度,介紹雜散光,提高襯。
載物臺:可以轉動的圓盤,邊緣有刻度,并裝有游標尺,可讀出轉動的角度。臺中央的圓孔,是通過光線的光路。
鏡筒:附著在鏡壁上,通過粗調焦螺絲和微調螺絲,了調節顯微鏡的焦距,鏡筒上有試板孔、上偏光鏡、勃氏鏡、下端接物鏡、上端接目鏡。
②光學系統
反光鏡:是雙面鏡,一面是平面,一面是凹面,凹面可以捕獲較多的光線。
下偏光鏡:起偏鏡可以轉動,以調節與上偏光鏡振動方向的正交或平行。來自反光鏡的自然光經下偏光鏡后,變?yōu)槠矫嫫?。下偏光鏡的方向通常用P-P表示。
聚光鏡:可把來自下偏光鏡的平面偏光聚為錐形偏光,在單偏光下觀察時,可增加視野的亮度。
物鏡:偏光顯微鏡至少要有3個物鏡,物鏡的放大倍數,決定于光學鏡筒長度和物鏡的焦距。
光學鏡筒長度二接物鏡的后焦平面到接目鏡的前焦平面的長度。這個長度實際上很難測量,常用機械筒長來代替
機械筒長=目鏡上端到目鏡的長度
偏光顯微鏡的分辨率本領主要取決于物鏡的分辨本領。物鏡的分辨本領決定于物鏡的數值孔徑及所用光線的波長
上偏光鏡(檢偏鏡):一般位于鏡筒中,通常上偏光鏡的振動方向用A-A表示。在觀察時,一般應使上偏光鏡的振動方向與下偏光鏡垂直。
勃氏鏡:為一放大鏡,用于錐光鏡下觀察晶體的干涉圖像,起放大作用。
③附件
石英鍥:用于測量光程差,補色,能產生1-3的干涉色。
石膏試板:用于測量一級黃一下的礦物的光率體軸名。石膏板可產生一級紫紅干涉色。
云母試板:用于礦物光率體軸名的測定,它產生一級灰干涉色。
此外,還有物臺微尺、目鏡微尺、機械臺,這些用于測定礦物的粒度和質量分數。有的產品還包括二色試板、貝瑞克補色器、顯微攝影儀、費氏臺、高溫物鏡、高溫載物臺等。
以上就是有關于偏光顯微鏡的構造的相關介紹。如果您還有更多信息想要了解的,歡迎前來咨詢!
