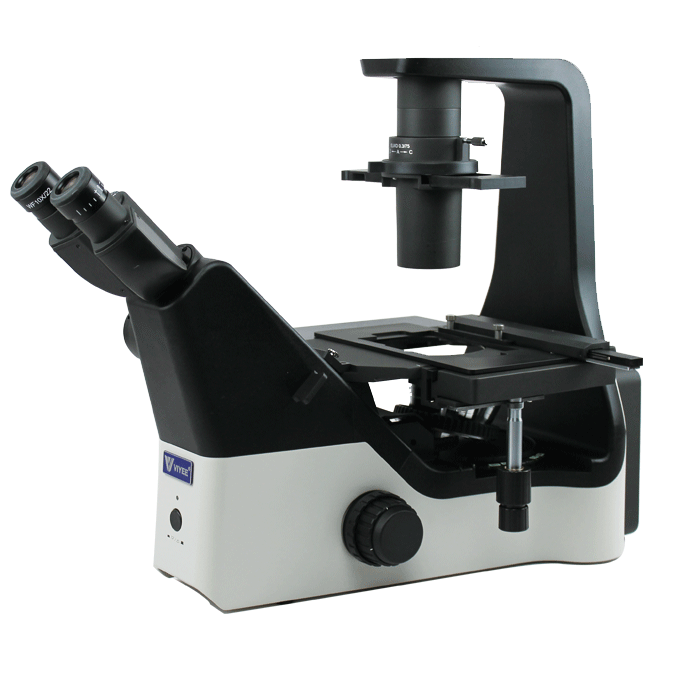

光學系統包括照明系統和成像系統。前者由光源、聚光鏡和彩虹光圈組成。后者由接物鏡和接物鏡組成。
1.鎢絲燈泡,光源內鏡,為顯微提供光線。
2.聚光鏡由兩個三透鏡組成。其功能是收集來自光源的光,增強光使整個物體包含的視野均勻受光,提高物體的識別能力。聚光器可以降低,并附著在光圈上,以調節進入物體的光線。因此,在使用高倍鏡時,要配備聚光器。
3.彩色光圈(可變光闌)由多個金屬片組成。
4.物鏡由數組透鏡組成。直徑越小,放大倍數越高。每個顯微鏡都有幾個不同倍數的物鏡,放大10倍(10×)、4倍(4×)叫低倍鏡;放大40倍;(40×)叫高倍鏡;放大100(100×)超過兩倍的是油鏡。物鏡是顯微鏡獲取物體圖像的主要組成部分,其作用是收集任何點的光比,并利用入射光對觀察到的物體進行**個放大圖像。
表示物鏡主要性能的參數通常標在每個物鏡上。例如,10倍物鏡標有10/0.25和160/0.17,10物鏡放大倍數(即物鏡放大倍數)10×),0.25為數值孔徑(N.A),160為鏡筒長度(160mm),0.17所需的蓋玻片厚度。物鏡分辨率取決于物鏡的數值孔徑(numerial aperture,N.A.)
N·A=n·sin(α/2)
式中,n=介質折射率。α/2=*大入射角的半數,即鏡孔角的半數。
因此,光投射到物鏡的角度越大,顯微鏡的效率就越大,這取決于物鏡的直徑和焦距。
顯微鏡的分辨率是指顯微鏡能夠區分兩點之間*小距離的能力。它與接物鏡的數值孔徑成正比,與光波長度成反比。因此,接物鏡的數值孔徑越大,光波長度越短,顯微鏡的分辨率越大,被檢物體的細微結構也越不同。高分辨率意味著小分辨率距離,兩者成反比。
肉眼能感覺到的光波平均長度是0.55μm,假使用數值孔徑為0.65兩點之間的*小距離是物鏡(高倍鏡)0.42μm,而在0.42μm以下兩點之間的距離無法區分。即使使用倍數較高的目鏡,顯微鏡的總放大率也無法區分。只有使用數值孔徑較大的物鏡來增加其分辨率。因此,顯微鏡的放大倍數不同于其分辨率。
油鏡焦距短,鏡孔角小,因此N·A光波越高,光波越短,可分辨的物體越小。此外,當?shù)螢r青作為介質時,物鏡和載玻片之間只有一層油性物質(其他物鏡和載玻片之間有一層空氣)。因為瀝青的折射率等于1.52,與玻璃相同,當光線通過玻璃時,它可以直接通過瀝青進入物鏡而不折射,這可以使視覺光線充足。相反,當玻璃和物鏡之間的介質是空氣時,當光線通過玻璃時,折射散射,進入物鏡的光線明顯減少,從而降低視覺照明,影響分辨率。
5.眼鏡上有一個金屬圓筒,下端有一個較小的透鏡和一個較大的透鏡。它的功能是重新放大物鏡放大和識別的物體。每個顯微鏡都有幾個不同倍數的目鏡,上面刻著5×”“10×”“12.5×等放大倍數,顯微鏡的放大倍數是目鏡和物鏡的放大倍數的乘積。
